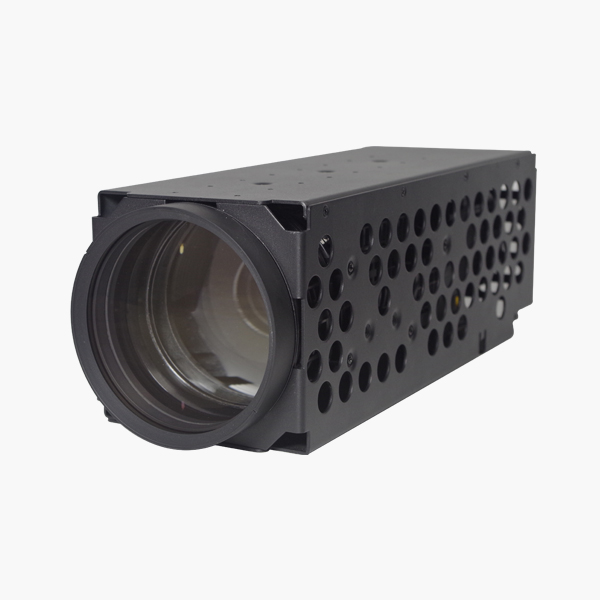

1280x1024/640x512 Net og stafræn tvöföld framleiðsla Swir myndavélareining
Forskrift
Líkan | SG - SWZ12nd2 - 17510 | SG - SWZ06nd2 - 17510 | |
Skynjari | Myndskynjari | 1/2 ″ Sony Ingaas Global Shutter Swir skynjari IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir skynjari IMX991 |
| Árangursrík pixlar | U.þ.b. 1,34MP | U.þ.b. 0,34MP | |
| Pixla stærð | 5μm | ||
Linsa | Svörunarbylgjulengd | 1000 ~ 1700nm | |
| ICR | Stuðningur 2 stillingar: Breitt hljómsveit: 1000 ~ 1700nmnarrow Band: 1450 ~ 1700NM | ||
| Brennivídd | 17mm ~ 510mm, 30x sjón aðdráttur | ||
| Ljósop | F2.8 ~ f5.5 | ||
| Sjónsvið | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Loka fókusfjarlægð | 1m ~ 10m (breitt ~ Tele) | ||
| Aðdráttarhraði | U.þ.b. 7S (Optical Wide ~ Tele) | ||
Myndband | Þjöppun | H.265/H.264/H.264H/MJPEG | |
| Lausn | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Bitahlutfall myndbands | 32kbps ~ 16Mbps | ||
| Hljóð | AAC / MP2L2 | ||
| LVDS myndband | 25/30/50/60fps@2MP (1920 × 1080) | ||
Net | Geymsla | TF kort (256 GB), FTP, NAS | |
| Netsamskiptareglur | Onvif, http, https, ipv4, ipv6, rtsp, ddns, rtp, tcp, udp | ||
| Multicast | Stuðningur | ||
| Uppfærsla vélbúnaðar (LVD) | Aðeins getur uppfært vélbúnaðinn í gegnum netgátt | ||
| Almennir atburðir | Hreyfing, tamper, SD kort, net | ||
| IVS | Tripwire, uppgötvun kross girðingar, afskipti, yfirgefinn hlutur, fljótur - hreyfandi, uppgötvun bílastæða, mat á mannfjölda, mat, vantar hlut, loitering uppgötvun. | ||
| Hávaðaminnkun | 2d/3d | ||
| Útsetningarstilling | Handvirkt, farartæki, forgangsop, forgang lokara | ||
| Útsetningarbætur | Stuðningur | ||
| Lokarahraði | 1/1 ~ 1/30000s | ||
| Fókusstilling | Sjálfvirk/handvirk/hálf sjálfvirk | ||
| Rafrænt defog | Stuðningur | ||
| Minnkun hita | Stuðningur | ||
| Fletta | Stuðningur | ||
| EIS | Stuðningur | ||
| Stafræn aðdráttur | 16x | ||
| Ytri stjórn | TTL | ||
| Viðmót | 4pin Ethernet höfn, 6pin Serial & Power Port, 5pin Audio Port.30pin LVDS | ||
| Samskiptareglur | Sony Visca, Pleco D/P | ||
| Rekstrarskilyrði | - 30 ~+60 ° C/20%~ 80%RH | ||
| Geymsluaðstæður | - 40 ~+70 ° C/20%~ 95%RH | ||
| Aflgjafa | DC 12V | ||
| Orkunotkun (TBD) | AVG: 6W; Max: 11W | ||
| Mál (l*w*h) | U.þ.b. 320mm*109mm*109mm | ||
| Þyngd | 3,1 kg | ||
Netviðmót
| Tegund | Pinna númer | Pinnaheiti | Lýsing |
| J2_4pin Ethernet tengi | 1 | Etrx - | Aðlagandi Ethernet tengi, Internet RX - |
| 2 | Etrx+ | Aðlagandi Ethernet tengi, Internet Rx+ | |
| 3 | ETHTX - | Aðlagandi Ethernet tengi, Internet TX - | |
| 4 | ETHTX+ | Aðlagandi Ethernet tengi, Internet TX+ | |
| J3_6pin Power & Uart viðmót | 1 | Dc_in | DC12V |
| 2 | Gnd | Gnd | |
| 3 | Rxd1 | TTL stig 3.3V, Pelco samskiptareglur | |
| 4 | TXD1 | TTL stig 3.3V, Pelco samskiptareglur | |
| 5 | Rxd0 | TTL stig 3.3V, Visca siðareglur | |
| 6 | TXD0 | TTL stig 3.3V, Visca siðareglur | |
| J1_5PIN hljóðviðmót | 1 | Audio_out | Hljóð út (lína út) |
| 2 | Gnd | Gnd | |
| 3 | Audio_in | Hljóð í (línu í) | |
| 4 | Gnd | Gnd | |
| 5 | NC | NC |
LVDS viðmót
| Höfn | Númer | Pinnaheiti | Lýsing |
| J4_30pin LVDS viðmót (svipað og Sony 30Pin Digital viðmót) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Gnd | Gnd | |
| 10 | Gnd | ||
| 11 | Gnd | ||
| 12 | Gnd | ||
| 13 | DC | DC framleiðsla (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | TTL stig 3.3V, Visca samskiptareglur, það sama og TXD0 í J3_6PIN tengi. En get ekki tengst á sama tíma. | |
| 19 | Uart1_rx | TTL stig 3.3V, Visca samskiptareglur, það sama og RXD0 í J3_6PIN tengi. En get ekki tengst á sama tíma. | |
| 20 | Gnd | Gnd | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
