12μm 256 × 192 USB framleiðsla Compact Size Thermal Module

Líkananúmer

SG - HTM02U2 - T9

SG - HTM02U2 - T15

Hitauppstreymi

Myndskynjari

Vox óeldandi brennivíddar fylki

Max. Lausn

256 × 192

Rammahraði

Stillanleg, 25Hz til 50Hz

Pixel bil

12μm

Svar bylgjuband

8μm til 14μm

Netd

≤ 40mk (@ 25 ° C), F# = 1.0

Linsa (brennivídd)

9.7mm

15.4mm

F númer

F1.0

F1.0

IFOV

1,2MRAD

0,8mrad

Sjónsvið (h × v)

18,1 ° × 13,6 °

11,4 ° × 8,6 °

Mín. Fókus fjarlægð

2m

5m

Hitamæling

Hitastigssvið

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C.

Hitastig nákvæmni

Hámark (± 2 ° C, ± 2%) við umhverfishita 25 ° C og hitastig hlutar yfir 0 ° C

Hitastigsfjarlægð

(Byggt á 0,65 × 0,65m)

10m (lengst)

15m (lengst)

Hitamyndunarregla

3 Gerðir um hitamælingu, 21 reglur (10 stig, 10 svæði og 1 lína)

Gagnaafköst

16bit hitastigsgögn

Myndskjár

Andstæða aðlögun

Já

Aðlögun birtustigs

Já

Litatöflur

15 litatöflur af litastillanlegum, sjálfgefnu hvítu heitu

FFC (Flat Field leiðrétting)

Sjálfvirk, handvirk, ytri leiðrétting

DDE

Já

Almennt

Vélbúnaðarviðmót

USB2.0 FPC

Máttur

DC 5V ± 5%

Orkunotkun

≤0,5W

Titringur og áfall

Titringur: sinusoidal titringur, 20 m/s ², 3 - ás

Áfall: Hálfur sinusbylgja, 30 g/11 ms, 3 - ás 6 - leið

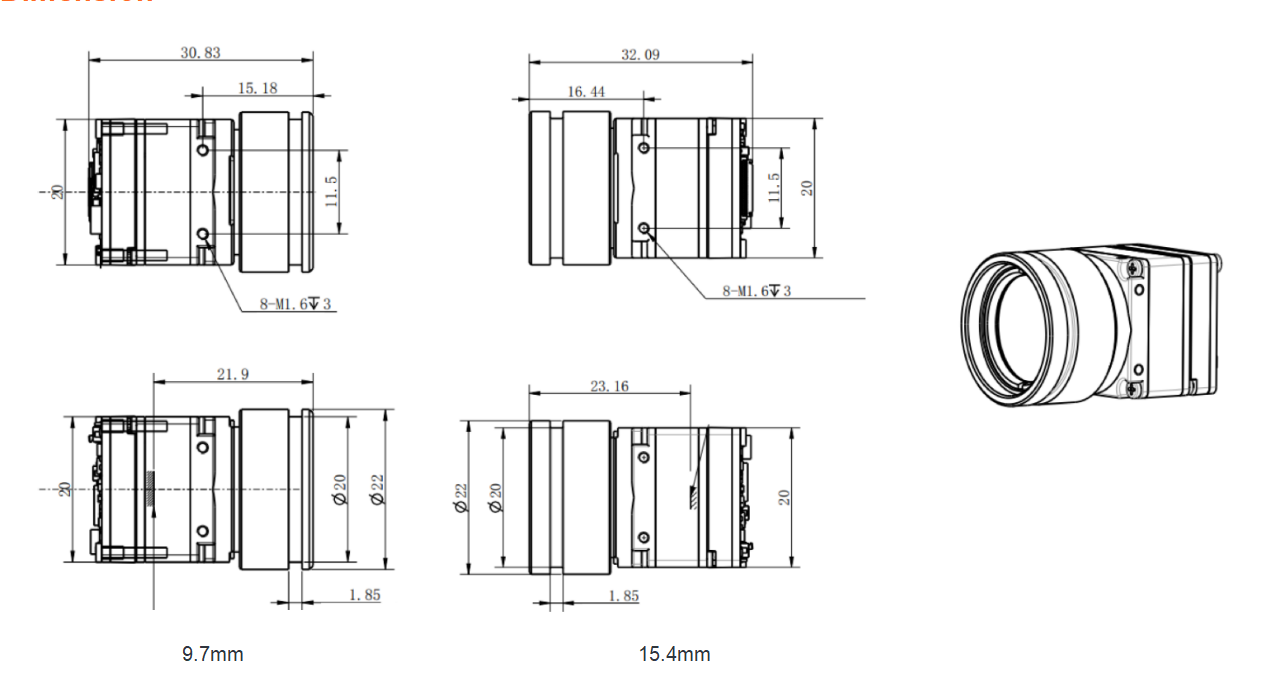

Mál

30,83mm*20mm*20mm

32.09mm*20mm*20mm

Þyngd

≤20g

≤22g

Vinnuhitastig

- 40 ° C ~ 60 ° C.
